Тепло под ногами

НЕ КАБЕЛЕМ ЕДИНЫМ…

Напольное отопление выполняет функцию основного источника тепла или обеспечивает комфортный подогрев «холодного» напольного покрытия (керамическая плитка, керамогранит и др.). В роли источников тепла выступают нагревательные секции – отрезки стандартного кабеля диаметром 5–8 мм или маты – коврики из полимерной сетки, на которой разложен тонкий кабель диаметром менее 4 мм.

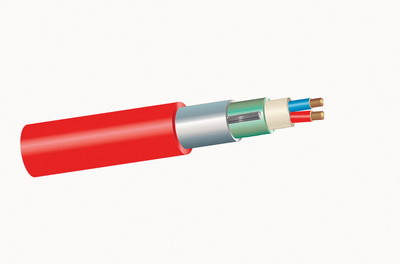

СТРУКТУРА КАБЕЛЯ THERMO SVK.

Секции, используемые как для основного, так и для дополнительного обогрева, обычно укладываются в толстую цементно-песчаную стяжку. Менее мощные нагревательные маты предназначены только для комфортного подогрева пола и устанавливаются непосредственно под напольное покрытие в слой плиточного клея или мастики.

И в секциях, и в матах нагревательный кабель подключается к электросети с помощью силового (распределительного) кабеля. Надежность системы напрямую зависит от качества соединения греющей и силовой составляющих. Чтобы свести горячий конец с холодным, используются специальные соединительные муфты.

Существует три способа управления напольной системой отопления с помощью датчиков. Первый реализуется через контроль за температурой самого пола. Второй через измерение температуры воздуха и зависит от сквозняков. И наконец, третий способ, самый «комфортный», объединяет оба предыдущих. Датчики температуры пола помещаются в гофротрубку, защищающую их от повреждения и обеспечивающую замену без разрушения пола. Они соединяются с терморегуляторами (приборами управления) сетевыми проводами. Датчики температуры воздуха, как правило, встроены в терморегуляторы.

Системы теплого пола обычно подбираются, исходя из конкретных условий (режим эксплуатации, технология монтажа) и площади обогреваемого помещения (данные о системах представлены в каталогах производителей).

СОГРЕВАЮЩЕЕ ЭЛЕКТРИЧЕСТВО

Мнение эксперта

АНТОН МЕРКУЛОВ – руководитель Испытательной лаборатории Центра электромагнитной безопасности при ГНЦ – Институте биофизики.

Электромагнитное поле может оказывать негативное влияние на здоровье человека в случае, если напряженность электрического поля промышленной частоты (50 Гц) превышает 500 В/м, а уровень магнитной индукции 10 мкТл. Современные системы напольного кабельного обогрева на базе двужильного экранированного кабеля при испытаниях практически не создают гигиенически значимых уровней электрического и магнитного полей и вполне могут быть признаны «чистыми» в смысле электромагнитной безопасности.

Для системы напольного электрического отопления используется нагревательный резистивный кабель. В его основе – одна или две металлические жилы с постоянным большим сопротивлением. При прохождении по ним тока происходит преобразование электрической энергии в тепловую.

Современная кабельная продукция имеет несколько оболочек: внутренний и наружный полимерные слои, экранирующую оплетку и другие прослойки.

Внутреннюю и внешнюю изоляцию в основном изготавливают из эластичных ПВХ пластикатов. Правда, в последнее время у пластика появились достойные конкуренты – полиофелин (материал на основе полиэтилена низкой плотности), сшитый полиэтилен («CCT-Теплолюкс», Devi, Kima, Ceilhit) и полиэфир (Thermo). Такая изоляция не содержит экологически «неблагонадежных» веществ, используемых при синтезе ПВХ.

Для повышения термической стойкости кабеля внутреннюю изоляцию выполняют из фторопласта или силикона. Такой кабель (Devi, Ceilhit и др.) способен противостоять локальному перегреву до 240–250 оС (ПВХ-изоляция выдерживает не более 110 оС), а продукция с изоляцией силиконовой резиной – до 300 оС (Thermo). Это придает системам обогрева большую надежность и способность противостоять перегрузкам, а следовательно, растет срок эксплуатации.

Не стоит относиться к приобретению комплекта «электрического теплого пола» как к покупке тривиального бытового прибора – окончательное решение следует принимать только после консультации со специалистом.

Экранирующая оболочка гасит электрическое поле и обеспечивает кабелю механическую прочность. К тому же в двужильной продукции этот элемент выполняет функцию электробезопасности – оплетка подключается к заземляющему кабелю. Наиболее эффективной считается оболочка из меди, характеризующаяся высокой электропроводностью. Меньше сопротивление металла – меньше потерь, эффективнее работа экрана.

Для теплых электрических полов, как правило, используют двужильные экранированные кабели, имеющие два провода – греющий и возвратный (замыкает цепь на нулевую фазу). Разнонаправленное движение токов уменьшает магнитное поле. В результате для двужильных кабелей (в изделиях бытового назначения) уровень магнитной индукции составляет не более 0,2 мкТл (у одножильных экранированных кабелей – не более 2–5 мкТл, допустимый уровень, согласно санитарным правилам, – не более 10 мкТл). Выпускаются кабели с витой двужильной парой (Kima). Такое исполнение сводит уровень магнитной индукции почти к нулю.

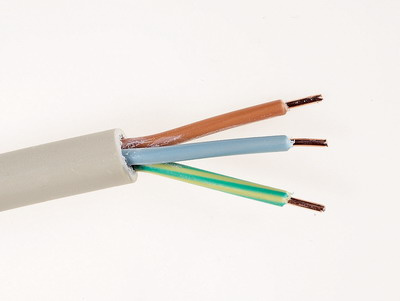

КОНЕЦ СИЛОВОГО КАБЕЛЯ, ПОДКЛЮЧАЕМЫЙ К ЭЛЕКТРОСЕТИ

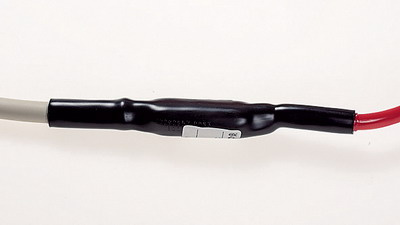

Соединительная муфта секции на базе кабеля Deviflex DTIP (Devi)

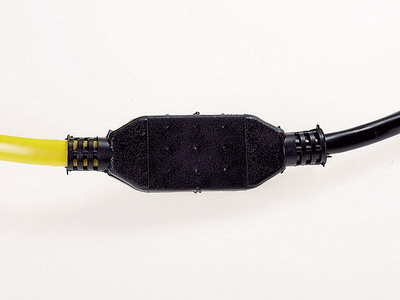

Соединительная муфта секции на базе ТЛБЭ («ССТ-Теплолюкс»)

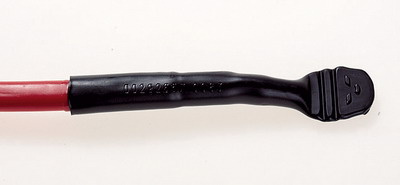

Концевая муфта секции на базе кабеля Deviflex DTIP (Devi)

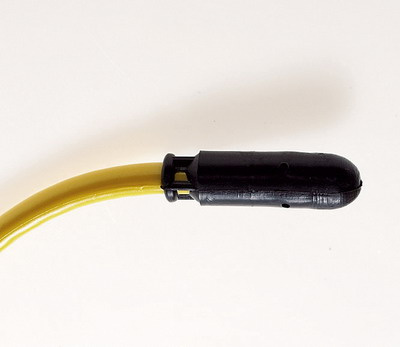

Концевая муфта секции на базе ТЛБЭ («ССТ-Теплолюкс»)

Двужильная структура позволяет изготавливать секции с конечной муфтой. Укладка такой системы теплых полов ведется без возврата к точке подключения. Монтаж одножильных кабелей, напротив, необходимо планировать таким образом, чтобы оба конца сходились в одной точке (подключение обычно у терморегулятора), что неудобно при монтаже (хотя для профессионалов это не проблема).
