Тепло под ногами

СТЯЖКА-ПЕЧКА

При создании основного отопления греющий кабель размещают в толще массивной цементной стяжки (3–10 см). На подготовленное основание с определенным шагом крепят металлическую монтажную ленту (входящую в комплект поставки), на которой затем фиксируют нагревательную сеть. В стене делают штробу для скрытой проводки, а также гнездо под монтажную коробку для терморегулятора. Затем укладывают сетевые провода и датчик температуры пола (в гофротрубке). В монтажную коробку через ту же штробу заводят силовой кабель. Завершив монтаж кабельной системы, приступают к заливке раствора.

Технология укладки секций

Для устройства теплого пола в толстой стяжке используют нагревательную секцию мощностью 15-20 Вт/м. Комплект подбирают с учетом особенностей помещения и режима эксплуатации. Монтаж системы напольного обогрева производят в несколько этпаов.

1. Составляют чертеж обогреваемой площади с указанием расположения нагревательного кабеля, концевых и соединительных муфт

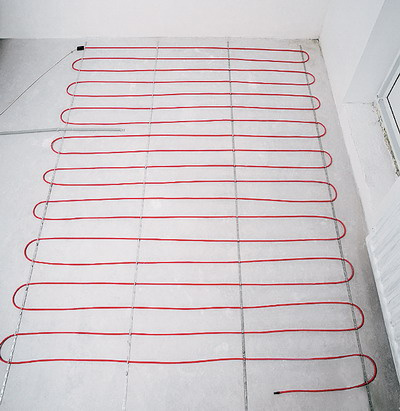

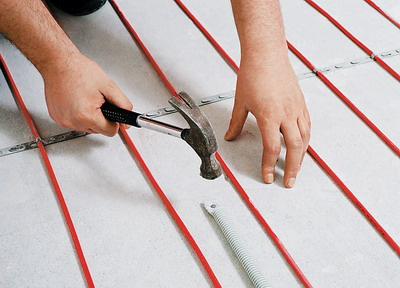

5. Приступают к раскладке секции. Кабель фиксируют «лепестками» монтажной ленты. Кабель раскладывают равномерными петлями по поверхности пола

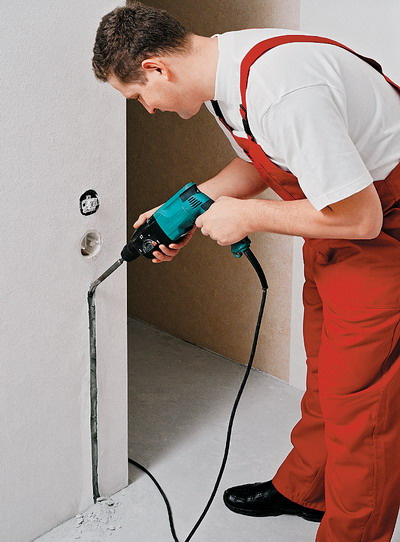

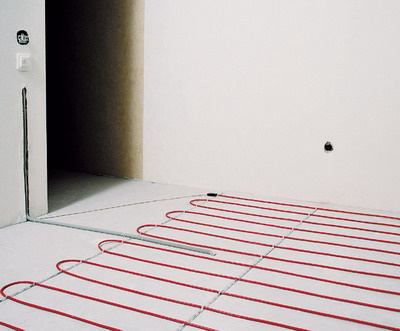

2. В стене устраивают штробу для укладки провода и гофротрубки, а также гнездо под монтажную коробку

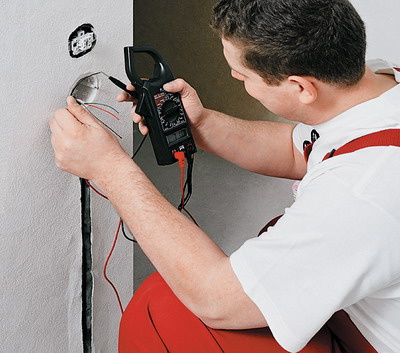

6. Силовой кабель заводят в штробу. Производят замер омического сопротивления

3. Основание очищают от острых частиц и другого мусора

7. Датчик температуры укладывают в гофротрубку, конец которой заглушают

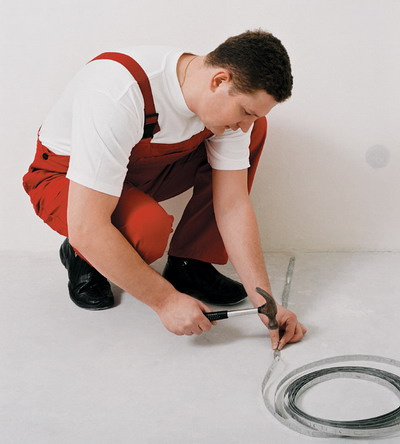

4. К полу крепят монтажную ленту

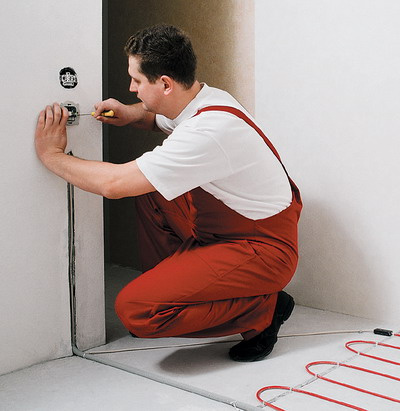

8. Секцию подключают через терморегулятор к электросети

9. Теплый пол готов к заливке толстой стяжки
9. Теплый пол готов к заливке толстой стяжки

Финишное покрытие допускается укладывать через 2–3 дня после устройства стяжки. Включать кабельный обогрев можно через 4 недели (28 дней), когда цемент полностью наберет прочность. Если кабельный обогрев проводится по перекрытию над неотапливаемым помещением (лоджии, подвалы), то необходимо предусмотреть теплоизоляцию. Сначала на перекрытие (или утрамбованный грунт в гараже) настилают твердый утеплитель (экструдированный пенополистирол), на который наносят тонкий слой (1 см) цементного раствора. После его застывания на образовавшуюся твердую поверхность монтируют греющую сеть. Затем укладывают основной объем стяжки (до 10 см).

Цементные прослойки выполняют и для теплых полов в ванной и туалете – зонах, требующих дополнительной гидроизоляции. Причем гидроизоляция может располагаться ниже или выше нагревательной секции по сечению пола. Главное, чтобы она не соприкасалась с греющим кабелем, иначе гидроизоляция расплавится.

Толстая стяжка – беспроигрышный вариант для системы отопления, работающей по двухтарифной схеме потребления электроэнергии. Теплые полы работают в основном в ночные часы, когда действует дешевый тариф. В дневное время при выключенном отоплении обогрев благодаря толстой стяжке обеспечивается за счет отдачи тепла, аккумулированного в полу.

КОМПЛЕКТЫ ТЕПЛЫХ ПОЛОВ НА БАЗЕ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ

SpyHeat («Элтек Электроникс»), на базе кабеля SHD. Терморегулятор NLC-308B

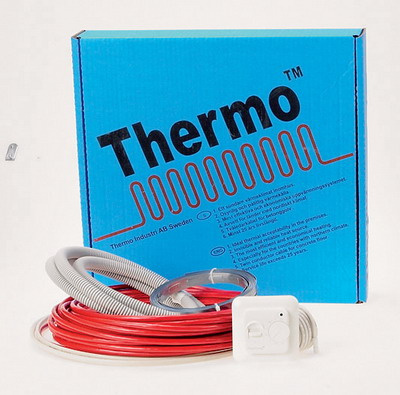

Thermo (Thermo). Терморегулятор Thermoreg

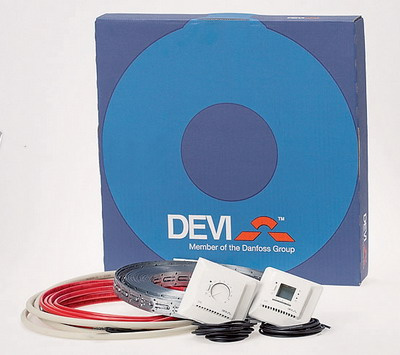

Devi (Devi).Программируемые терморегуляторы Devireg 530 и Devireg 535

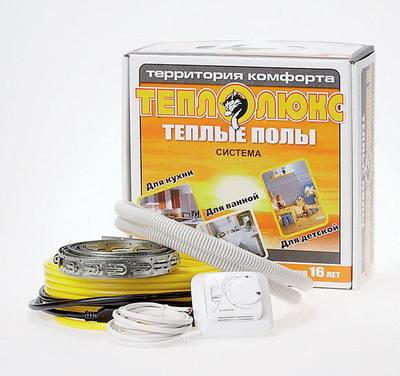

«Теплолюкс» («ССТ-Теплолюкс»).Терморегулятор RoomStat

Кроме того, теплые электрические полы устраивают в толстой стяжке для комфортного подогрева напольного покрытия, а также для обеспечения тепла в межсезонье, когда центральное отопление не функционирует. Мощный слой цемента защищает кабельную сеть от механических повреждений, перераспределяет тепловые потоки, позволяет использовать различные режимы кабельного отопления. К тому же стяжка выполняет выравнивающую и звукоизоляционную функцию.

Однако у «толстого» метода есть и недостатки. Массивная стяжка создает дополнительную нагрузку (от 60 до 180 кг/м²), непосильную для «слабых» перекрытий. Она поднимает уровень пола, что недопустимо в квартирах с низкими потолками. Толстая стяжка не делается, если теплые электрические полы устраиваются по старой керамической плитке, а также по полам с хорошо выровненной и прочной подосновой.

ВАРИАНТЫ МОНТАЖА СИСТЕМЫ ЭЛЕКТРИЧЕСКОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Варианты монтажа системы электрического напольного отопления

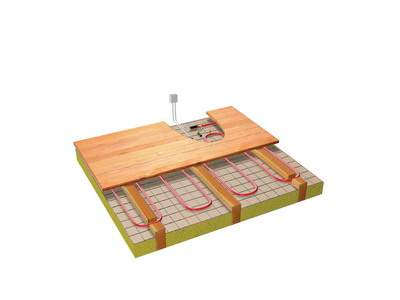

Деревянный пол на лагах

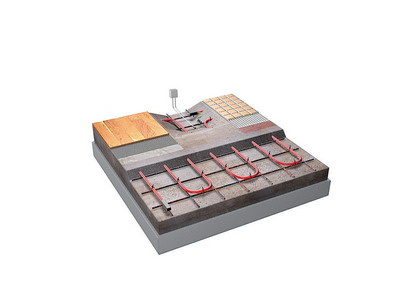

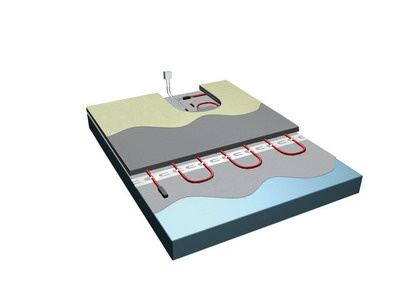

Толстая стяжка толщиной 3–7 см по теплоизоляции

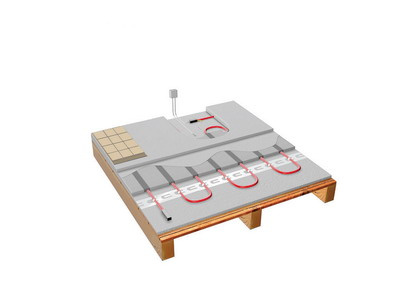

Цементно-песчаная стяжка по деревянному полу на лагах

Толстая стяжка толщиной 10 см
