Тепло под ногами

ТОНКАЯ РАБОТА

Безопасное тепло

Как уже было сказано, системы теплого пола подключаются к электросети дома, оборудованной защитной автоматикой. Правда, в старых домах нередко установлены только автоматические выключатели – устройства, прекращающие подачу тока при аварийном превышении потребляемой мощности. При этом автоматы не реагируют на утечку тока, возникающую, скажем, при пробое изоляции. Вывод: системы напольного электрического отопления необходимо оборудовать устройствами защитного отключения (УЗО).

Если по разным причинам напольное отопление в толстой стяжке нежелательно или даже невозможно, применяют «тонкую» технологию. В этом случае подложкой могут служить выравнивающий слой, бетонная база, старое керамическое покрытие и т.д. Нагревательные маты раскатываются на базовой поверхности. Фиксация сетки, на которой закреплен греющий кабель, обеспечивается за счет особого клеевого слоя или строительного скотча. Чтобы обойти стационарную мебель, бытовые и сантехнические приборы или сделать поворот у стены, сетчатую основу аккуратно разрезают и кабель разворачивают в ту или иную сторону.

Гофротрубка с датчиком и сетевым проводом укладывается в штробу, проделанную в толще пола и в стене. С силовым кабелем поступают так же, как и при устройстве «толстых» полов. На смонтированный мат наносят клей, укладывают плитку и т.д. Включение системы напольного отопления осуществляют только после полного высыхания клеевого слоя (в соответствии с инструкцией производителя материала – обычно через 5–7 дней). Толщина теплого пола вместе с плиточным покрытием составляет не более 2 см. Полный цикл электромонтажных и общестроительных работ может быть выполнен в течение одной рабочей смены. Благодаря самоклеющейся сетке кабель избавлен от таких неприятностей, как перекручивание, пересечение, перегиб и пережим, нарушение шага укладки (недопустимое сближение кабеля) и т.д.

Технология укладки матов

При устройстве тонких теплых полов важно производить монтаж нагревательных матов непосредственно перед укладкой напольного покрытия, в противном случае кабель может быть поврежден при ходьбе или перемещении тяжелых предметов.

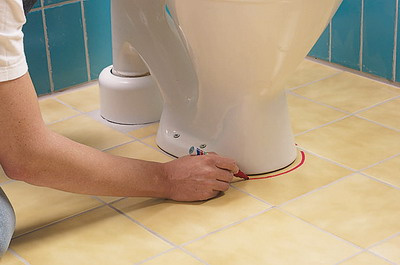

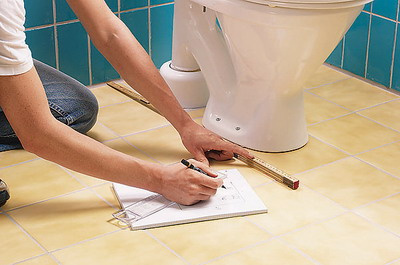

1. Определяют габариты сантехприборов, стационарной техники и мебели

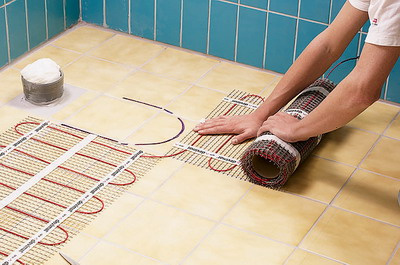

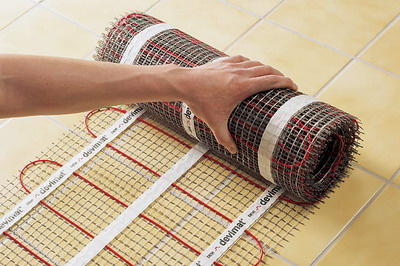

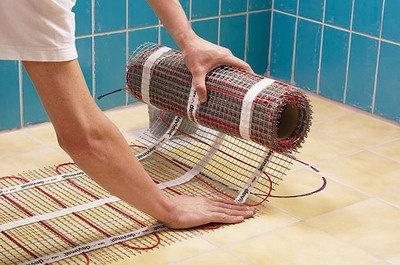

7. Раскатывают рулон мата и фиксируют к полу за счет клеющего слоя

2. Составляют чертеж обогреваемой площади

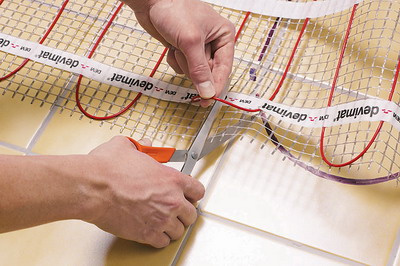

8. На повороте разрезают сетку мата (кабель не трогают!!!)

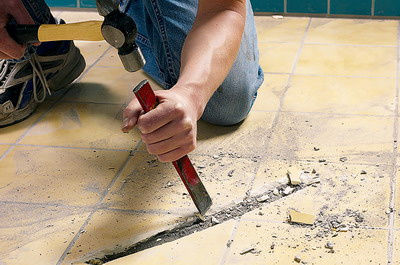

3. Устраивают углубление в базовом полу для датчика температуры.

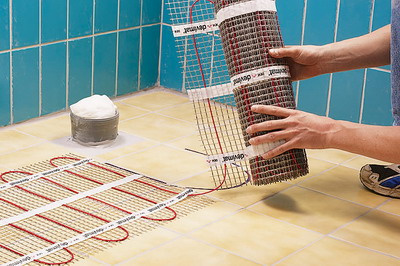

9. Поворачивают мат, чтобы обойти место установки унитаза

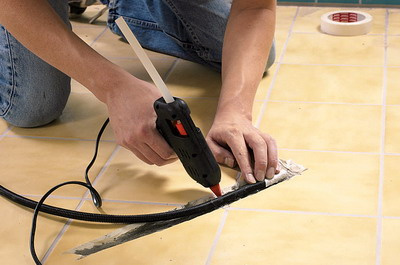

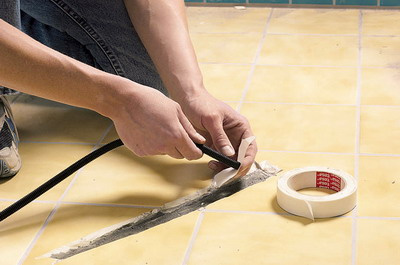

4. Укладывают датчик температуры пола

10. Продолжают раскладывать мат

5. Укладывают датчик температуры пола

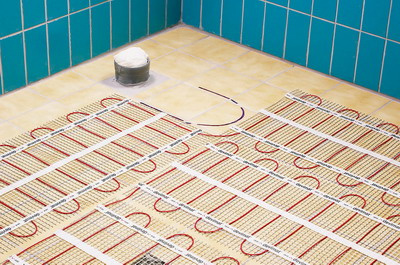

11. Нагревательный мат уложен

6. Раскатывают рулон мата и фиксируют к полу за счет клеющего слоя

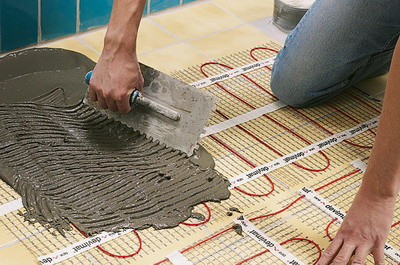

12. Зубчатым шпателем наносят плиточный клей

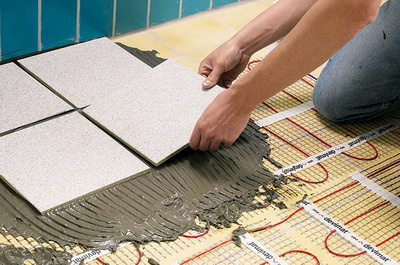

13. Укладывают керамическую плитку
13. Укладывают керамическую плитку

Добавим, что нагревательные маты можно использовать и для полов, уложенных по «сухой стяжке» (система Кнауф-суперпол). Выравнивающую засыпку закрывают гипсоволокнистыми влагостойкими листами, которые грунтуют плиточной мастикой. Затем монтируют систему обогрева, наносят клей и укладывают плиточное покрытие.Правда, «тонкие» полы имеют свою специфику. Нагревательные маты подвергаются риску механического повреждения во время укладки напольного покрытия, могут быть повреждены при перемещении материалов или в результате падения тяжелых предметов. «Тонкий» пол не способен аккумулировать тепло. Нагревательные маты используются для обеспечения комфортного подогрева напольного покрытия. Еще один нюанс. Греющие коврики дороже секций в силу высокой стоимости тонкого кабеля. Правда, сэкономив на массивной стяжке, можно в конечном итоге компенсировать разницу в цене.

«Греющий коврик» обойдется дороже нагревательной секции – из-за более высокой стоимости тонкого кабеля; правда, потребитель может сэкономить на устройстве толстой цементно-песчаной стяжки.

КОМПЛЕКТЫ ТЕПЛЫХ ПОЛОВ НА БАЗЕ НАГРЕВАТЕЛЬНЫХ МАТОВ

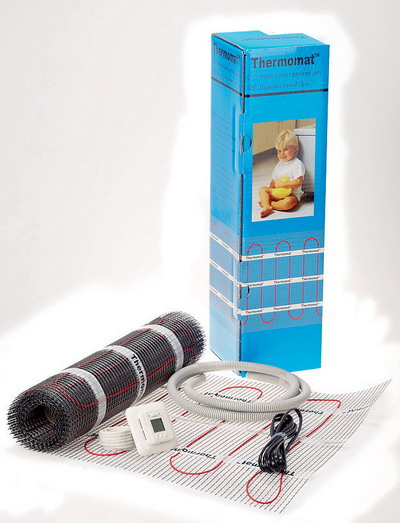

Thermo (Thermo). Программируемый самообучающийся терморегулятор с интеллектуальным таймером Thermoreg Pro

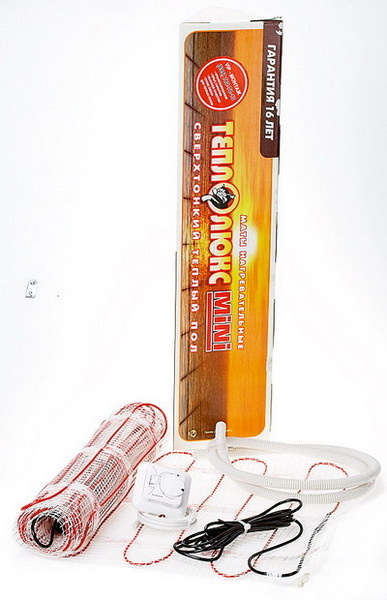

«Теплолюкс» («ССТ-Теплолюкс»). Терморегулятор RoomStat

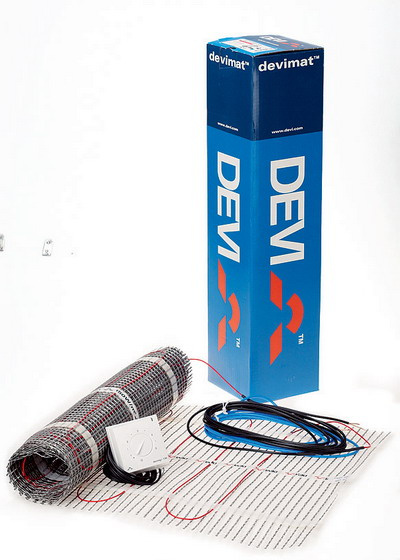

Devi (Devi). Терморегулятор Devireg 130

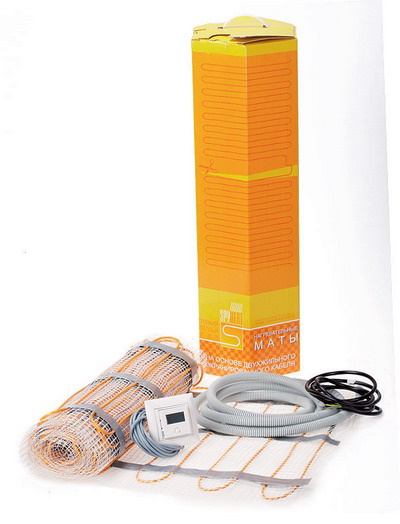

SpyHeat («Элтек Электроникс»). Программируемый терморегулятор NLC-527H
