Тепло под ногами

КОМАНДНЫЙ СОСТАВ

Мнение эксперта

ДМИТРИЙ ВОРОБЬЕВ – руководитель отдела компании «ССТ-Теплолюкс»

Проблема экономии энергоресурсов при эксплуатации систем кабельного обогрева требует комплексного подхода. В отличие от радиаторов центрального отопления, теплые полы работают только до достижения заданной температуры. Последующее включение зависит от скорости остывания напольного покрытия, на которую, в свою очередь, влияют параметры конкретного помещения и дома в целом (конструкция стен и перекрытий, наличие теплоизоляции, количество окон и т.д.). Другими словами, чем выше теплотехнические характеристики здания, тем эффективнее работа теплых полов и тем экономичнее расход энергоресурсов. Рациональное энергопотребление достигается за счет установки программируемых терморегуляторов. Включение и выключение инициируется в соответствии с программой, заданной пользователем. Терморегуляторы с искусственным интеллектом «запоминают» изменения среды и «подстраиваются» под новые условия работы. Контролируя тепловой баланс в помещении, такие приборы обеспечивают экономический эффект до 30 %.

Для управления системами напольного отопления применяют три типа устройств: термостаты (простые терморегуляторы), программируемые терморегуляторы и программируемые терморегуляторы с функцией самообучения («искусственный интеллект»). Первые представляют собой полуавтоматические приборы. Среди них отметим RoomStat 110 и PT007L от «ССТ-Теплолюкс», Devireg 130 от Devi, Т2FloorTemp от Raychem, FR-E 52531 от Eberle, Германия, ECO 10FJ от Ensto, NLC-308B от «Элтек Электроникс», Devireg 535 от Devi и др. Как только полы охлаждаются ниже требуемого значения (или перегреваются), прибор замыкает (или размыкает, соответственно) цепь нагревательного кабеля и тем самым поддерживает определенную температуру.

Программируемые терморегуляторы (IWARM 710 от «ССТ-Теплолюкс», NLC-527H от «Элтек Электроникс», Devireg 530 от Devi и др.) имеют несколько режимов работы таймера для каждого дня недели. Например, в рабочие часы терморегулятор выключает теплый пол, а к приходу хозяев включает и обеспечивает подогрев до требуемой температуры. Правда, если пользователь вернулся домой раньше урочного часа, ему придется вручную включить обогрев.

Если в квартире или доме напольное отопление организовано не в одной, а в двух или трех комнатах, то управление системами может быть поручено многоканальному терморегулятору (PROTimer от «ССТ-Теплолюкс», NLC-508D от «Элтек Электроникс» и др.). Такие приборы можно смонтировать в электрощитах.

ВАРИАНТЫ РАСКЛАДКИ НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ В КВАРТИРАХ ТИПОВЫХ ДОМОВ СЕРИИ П-44Т

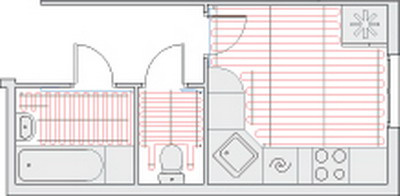

В ванной, туалете и кухне (I) трехкомнатной квартиры

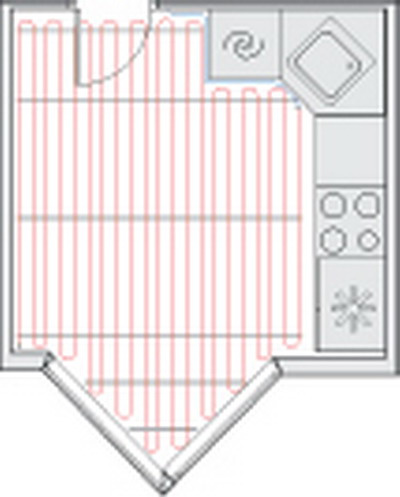

В кухне двухкомнатной квартиры (II).

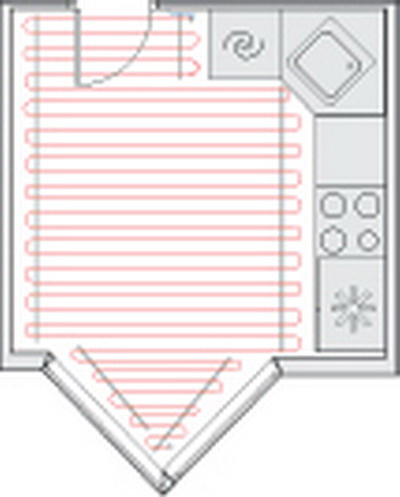

То же, но с повышенным обогревом краевой зоны в эркере с большой площадью остекления

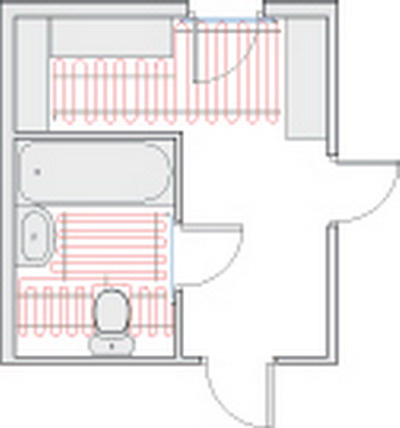

В прихожей и совмещенном санузле однокомнатной квартиры

Способностью к самообучению обладают программируемые терморегуляторы с искусственным интеллектом (IWARM 720 от «ССТ-Теплолюкс», NLC-529OSD от «Элтек Электроникс», Devireg 550 от Devi и др.). Такие устройства, укомплектованные датчиками двух типов, отслеживают состояние окружающей среды и корректируют функционирование теплого пола в соответствии с установившимися изменениями. Интеллектуальные терморегуляторы можно подключать к системе «умного дома», в этом случае команды на обогрев будет отдавать компьютер.

Нагревательные маты для комфортного обогрева помещений

Производитель, странаОписание комплекта*Кухня I Sобог.= 5,8 м2Кухня II Sобог.= 8,2 м2Ванная, совмещенный санузел Sобог.= 1,9 м2СекцияЦена, руб.СекцияЦена, руб.СекцияЦена, руб.ССТ (торговая марка «Теплолюкс»), РоссияНагревательный мат на основе кабеля МН, терморегулятор RoomStatМН930-6,0 (0,93 кВт)10395МН1180-8,0 (1,18 кВт)11675МН250-1,8 (0,25 кВт)7165«Элтек Электроникс» (торговая марка SpyHeat), РоссияНагревательный мат на основе двужильного экранированного кабеля SHDM, программируемый термостат NLC-408H––––SHMD-8-150 (0,15 кВт)5487Devi, ДанияНагревательный мат на основе двужильного экранированного кабеля DTVF -150, Devireg 120DTVF -150 (0,9 кВт)10700DTVF-150 (1,2 кВт)12800DTVF -150 (0,3 кВт)6600Thermo, ШвецияНагревательный мат на основе двужильного экранированного кабеля TVK, терморегулятор ThermoregTVK-760 (0,76 кВт)8500TVK-980 (0,98 кВт)9850TVK-260 (0,26 кВт)5500Ceilhit, ИспанияНагревательный кабель на основе двужильного экранированного кабеля PSVD-18-N50, терморегулятор Eberle RTR-E 6202PSVD-18-N50 (1,0 кВт)7900PSVD-18-N50 (1,4 кВт)10100PSVD-18-N50 (0,35 кВт)4400Kima, ШвецияНагревательный мат на основе двужильного экранированного кабеля Kima Charl-M, терморегулятор Kima DPM737 ExtraKima Charl-M 760 (0,76 кВт)10800Kima Charl-M 975 (0,98 кВт)11900Kima Charl-M 240 (0,24 кВт)6900

* Также в комплекты теплых полов входят гофротрубка и инструкция по монтажу и эксплуатации.

Нагревательные секции для основного и комфортного обогрева помещений

Производитель, странаОписание комплекта*Кухня ISобог.= 5,8 м2Кухня IISобог.= 8,2 м2Ванная, совмещенный санузелSобог.= 1,9 м2СекцияЦена, руб.СекцияЦена, руб.СекцияЦена, руб.ССТ (торговая марка «Теплолюкс»), РоссияКабель ТЛБЭ (двужильный бронированный, с медной оплеткой, двухслойная внутренняя изоляция и наружная изоляция из ПВХ), терморегулятор RoomStat 110 с датчиком пола (индикатор включения)20ТЛБЭ2-42 (0,8 кВт)803520ТЛБЭ2-63 (1,2 кВт)980015ТЛБЭ2-18 (0,27 кВт)5810«Элтек Электроникс» (торговая марка SpyHeat), РоссияКабель SHD-15 (двужильный нагревательный с двойной изоляцией греющих жил (ПВХ и фторопласт), медная оплетка, наружная изоляция – ПВХ), терморегулятор NLC-308B с датчиком пола (диапазон регулируемых температур +5–35 оС, индикаторы включения и режима нагрева, блокировка от обрыва (замыкания датчика)SHD-15-900 (0,9 кВт)4720SHD-15-1200 (1,2 кВт)6195SHD-15-300 (0,3 кВт)3186Devi, ДанияКабель DTIP-18 (двужильный экранированный, внутренняя изоляция – PEX, наружная – ПВХ 105 оС, медная оплетка, мин. диаметр изгиба 5 см), терморегулятор D131 (встроенный датчик температуры воздуха, ручка для регулирования и выключения, электронный выключатель питания, индикатор)DTIP-18 (0,68 кВт)6500DTIP-18 (1,0 кВт)8200DTIP-18 (0,27 кВт)4800Thermo, ШвецияКабель SVK-20 (двужильный, силиконовая внутренняя изоляция, армирование стекловолокном, прослойка из полиэфирной пленки, медная оплетка, экран из алюминиевой фольги, внешняя изоляция – ПВХ), терморегулятор Thermoreg с датчиком пола (диапазон регулируемых температур +5–40 оС, индикатор режима нагрева)SVK-710 (0,71 кВт)6200SVK-1020 (1,02 кВт)7700SVK-250 (0,25 кВт)4200Ceilhit, ИспанияКабель PSVD (двужильный экранированный, внутренняя изоляция – тефлон, PEX, наружная – ПВХ 105 оС, медная оплетка) терморегулятор Eberle RTR-Е 6201 (индикатор, диапазон — +5–30 оС, возможность подключения внешнего таймера)22PSVD/ 18 870 (0,87 кВт)670022PSVD/ 18 940 (0,94 кВт)690022PSVD/ 18 300 (0,3 кВт)4500Kima, ШвецияКабель Kima Turguoise (двужильный бронированный, витая пара (максимально возможное сближение проводников с минимальным уровнем магнитной индук-ции), внутренняя и наружная изоляция – ПВХ, оплетка – гальванизированная сталь), термостат Kima PV 11 с датчиком пола (диапазон регулируемых температур +10–50 оС, индикатор режима нагрева)Kima Turguoise 900 (0,824 кВт)7850Kima Turguoise 1150 (1,052 кВт8900Kima Turguoise 300 (0,275 кВт)5280

* Также в комплекты теплых полов входят гофротрубка, монтажная лента и инструкция по монтажу и эксплуатации.

ТЕРМОРЕГУЛЯТОРЫ

Электронный программируемый терморегулятор с датчиками температуры пола и воздуха Devireg 535 (Devi), 3300 руб.

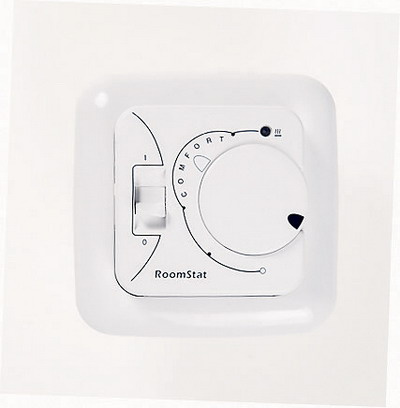

Простой в обращении и надежный терморегулятор RoomStat («ССТ-Теплолюкс»), 1820 руб.

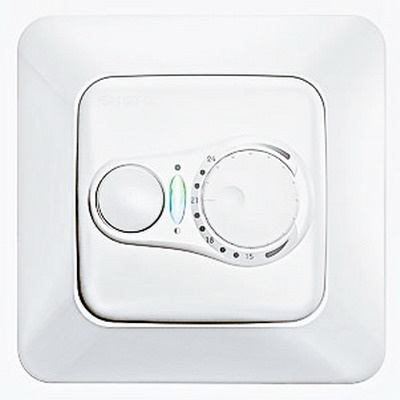

Электронный терморегулятор ECO 16 F (Ensto), 2500 руб.

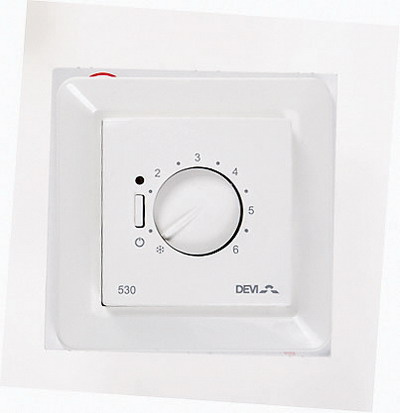

Электронный терморегулятор для систем комфортного обогрева пола Devireg 530 (Devi), 3300 руб.

Электронный терморегулятор NLC-308B («Элтек Электроникс»), 1590 руб.

Программируемый «самообучающийся» терморегулятор с интеллектуальным таймером Thermoreg Pro (Thermo), 3500 руб.

Электрические теплые полы нельзя делать под паркетом, коврами и толстым линолеумом, за редким исключением. Устройство кабельного обогрева под такими покрытиями требует нестандартных решений.
