Изюминка – в перегородке

«Нам нужна еще одна комната!» – к такому выводу приходят многие растущие семьи. И начинают перекраивать пространство. Решить задачку по домашней геометрии поможет гипсокартонная перегородка.

Текст: Татьяна Гагарина. Фото: © JAHRESZEITEN VERLAG.

Если в квартире есть большое помещение, его можно разделить. Для этого проще всего установить перегородку на базе металлического или деревянного каркаса, обшитого гипсокартонным листами.

Перегородки в квартире
Перегородки в квартире
Размер комнаты до перепланировки: 6 х 4,2 кв.м. Перегородка поделила пространство на две равные части: 3 х 4,2 кв.м.
Размер комнаты до перепланировки: 6 х 4,2 кв.м. Перегородка поделила пространство на две равные части: 3 х 4,2 кв.м.

В семье, о которой сегодня пойдет речь, двое детей: десятилетняя девочка и четырехлетний мальчик. У каждого из них свой жизненный ритм, распорядок дня, интересы и обязанности. Так что маленькие обитатели пусть и просторной детской нуждались в личной территории. Мама и папа не стали откладывать «урегулирование границ» до следующего капитального ремонта квартиры и обратились за советом к дизайнеру. При этом они высказали два пожелания. Во-первых, было важно, чтобы строительные работы не повредили существующую «чистовую» отделку. Во-вторых, родителям не хотелось разделять детей глухой стеной, оснащенной стандартной распашной дверью. Тем более что часть драгоценной площади пришлось бы отдать под ее открывание.

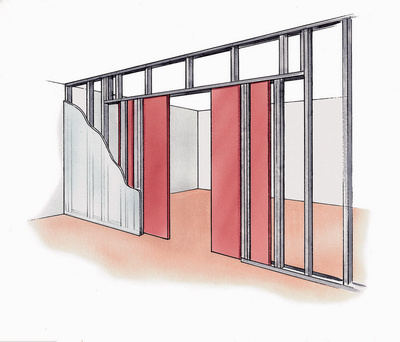

Дизайнер предложил возвести гипсокартонную перегородку с раздвижными дверями, которые при открывании убираются во внутреннее пространство конструкции. Ширина проема может достигать 180 см, ширина створок – варьироваться в пределах 61–98,5 см (в нашем случае это 150 и 73,5 см соответственно). Высота потолка – 3 м.

Для строительства перегородки выбрали комплексную систему «Кнауф». Каркас смонтирован из направляющих профилей ПН 100/40 и профилей-стоек ПС 100/50. Дверной проем организован с использованием потолочных профилей ПП 60/27. Обшивка перегородки выполнена из двух слоев гипсокартона. Общая толщина созданной «границы» составила 15 см. Монтаж конструкции производили «сухим» методом. Единственная «мокрая» операция – замешивание и нанесение шпаклевки при герметизации стыков, укреплении углов и легком выравнивании поверхности гипсокартонной обшивки.

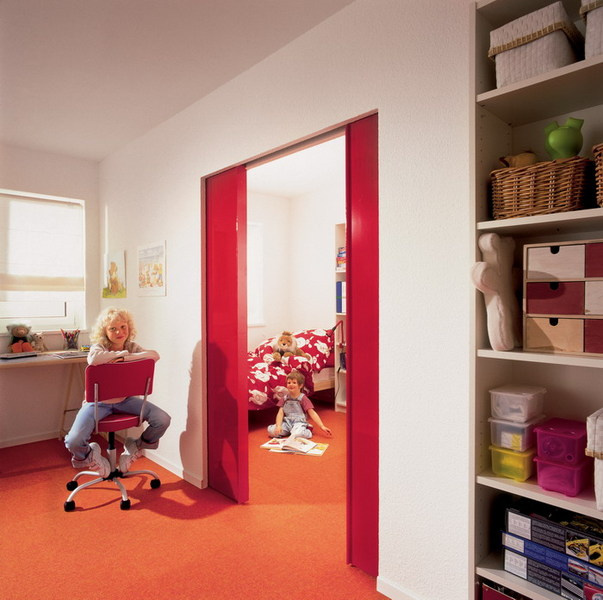

Остается добавить, что детворе очень понравилась идея с разделением одной большой комнаты на две маленькие. Теперь братишка может весело играть на своей половинке, в то время как сестра готовит школьные задания или занимается музыкой.

Смета на возведение гипсокартонной перегородки с раздвижной дверью

ПерегородкаЕд. изм. Количество Цена, руб. Стоимость, руб.
Направляющий профиль ПН 100/40, 3 м шт. 4 115 460
Профиль-стойка ПС 100/50, 3 м шт. 10 145 1450
Профиль потолочный ПП 60/27, 3 м шт. 16 79 1264
Лента уплотнительная пог. м 15 80 1200
Гипсокартон 3000×1200×12,5 мм шт. 10 275 2750
Минеральные плиты «Акустик Баттс» (Rockwool, Дания) м3 0,76 1827 1390
Окантовочный профиль для дверного проема пог. м 5,5 200 1100
Дюбель «К» 6/35 (d=35, L=35 мм) уп. 1 210 210
Шуруп самонарезающийся TN 25 уп. 2 39 78
Строительный скотч рулон 1 50 50
Шпатлевка «Фугенфюллер» («Кнауф», Россия) пакет 1 300 300
Грунтовка «Тифенгрунд» («Кнауф») ведро 1 260 260
Краска «Эко-Джокер» (Tikkurila, Финляндия) банка 2,7 л 2 750 1500
Монтаж перегородки м2 12,6 400 5040
Подготовка поверхностей под покраску м2 25,2 130 1625
Окраска м2 25,2 160 4032
Раздвижные двери
Деревянная основа пог. м 1,5 98 140
Подвесная роликовая система SCK 35, (Mepa, Турция) для раздвижных безрамочных дверей компл. 1 1480 1480
Дверные полотна 2000×800×28 мм шт. 2 1395 2790
Краска «Эмпире» для мебели (Tikkurila) банка 0,9 л 2 200 400
Монтаж системы подвесных дверей компл. 1 800 800
Окраска дверей м2 6 160 960
ВСЕГО 29279

Монтаж основного каркаса

Строительные работы начинают с подготовки места, где будет стоять перегородка. Пол застилают защитной полиэтиленовой пленкой, чтобы не поцарапать деревянное покрытие. На стенах и полу размечают линии установки каркаса. Это делают с помощью лотшнуроавтомата (шнуроотбойного приспособления), отвеса, рулетки и других специальных устройств. В результате получают точную толщину перегородки, а также координаты проема и стоек.

1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8

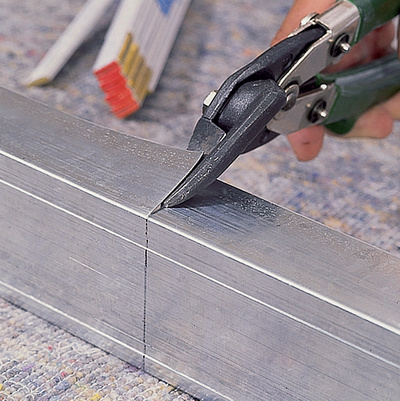

1. Заготавливают элементы требуемой длины. Чтобы стоечные профили легко входили в направляющие, длина стоек должна быть на 1 см меньше высоты помещения. Для раскроя используют ручные ножницы по металлу. Работают осторожно: срезанные кромки очень остры!

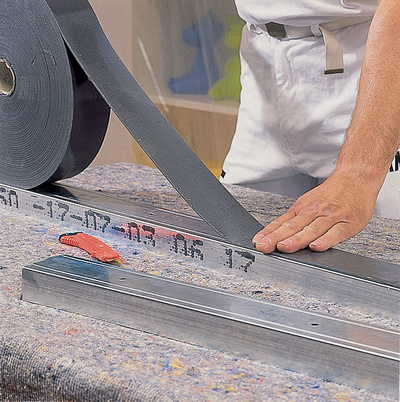

2. На наружную поверхность стенки направляющего потолочного и напольного профилей (ПН), а также стоечных элементов (ПС), прикрепляемых к стене, наклеивают уплотнительную ленту или герметик. Это позволит предотвратить распространение структурного и ударного шума и компенсировать небольшие неровности пола Затем, ориентируясь по разметке на полу, направляющие профили дюбелями крепят к полу

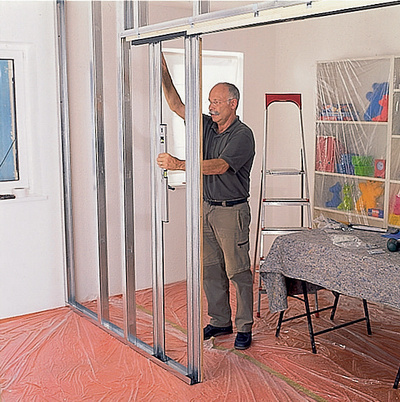

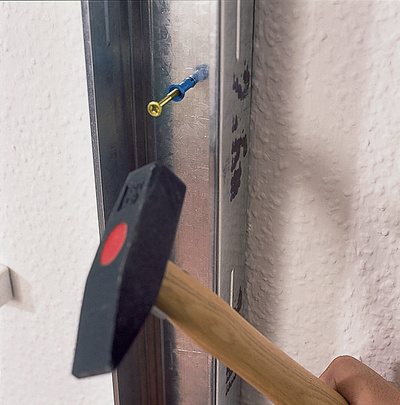

3. Следующий шаг – возведение общей рамы. Стоечные профили вставляют в направляющие, выравнивают по отвесу и дюбелями прикрепляют к стене. Совет: работа пойдет быстрее, если предварительно выполнить в профиле отверстия под крепеж. Расстояние между дюбелями – не менее 100 см

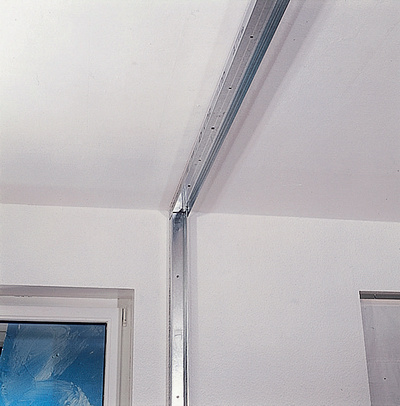

4. Потолочный направляющий профиль крепят так же, как напольный

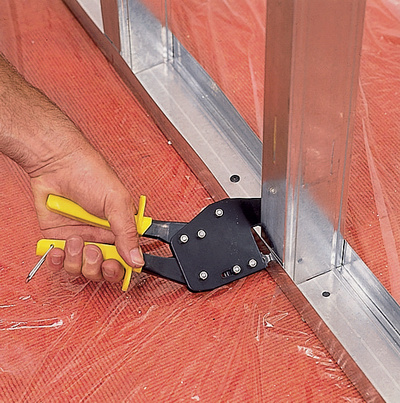

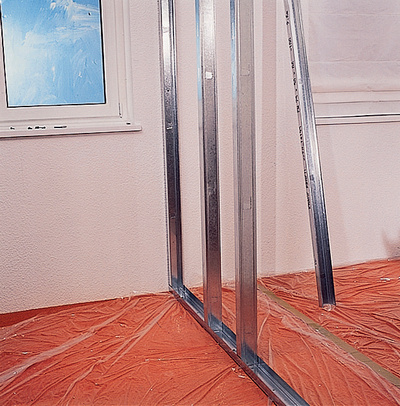

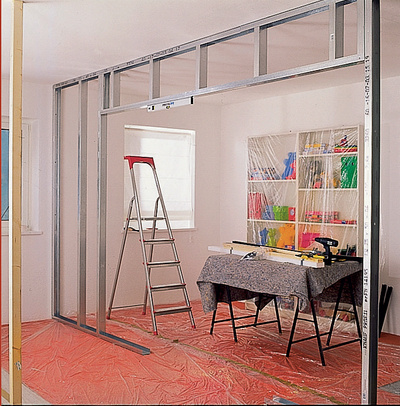

5, 6. Монтируют промежуточные стойки (с шагом не менее 60 см – для обеспечения устойчивости конструкции), а также балочного направляющего профиля (ригеля) над дверным проемом. Ригель крепят к стойкам каркаса и подвешивают с помощью коротких стоек к потолочному ПН. Для соединения металлических деталей рекомендуется использовать специальный инструмент – просекатель

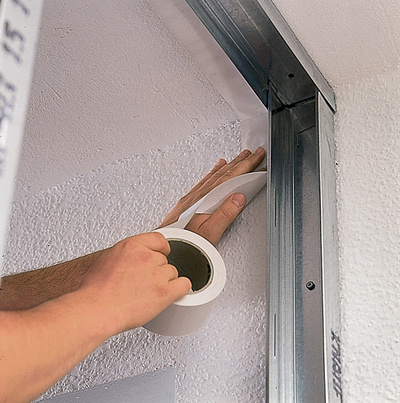

7. Чтобы не испачкать стены и потолок при шпаклевке и окраске обшивки, базовые поверхности вокруг профиля закрывают строительным скотчем

8. Уровнем выверяют горизонтальное положение балочного профиля ПН

Монтаж основного проема

Теперь необходимо смонтировать конструктивные элементы пенала для раздвижных дверей.

1
1
2
2
3
3
4
4

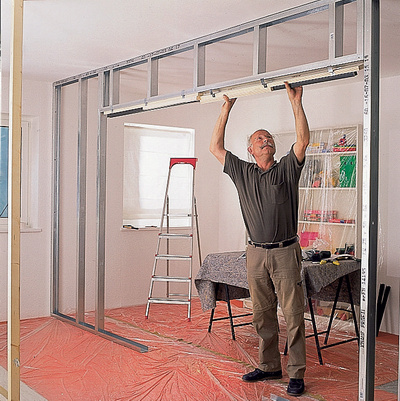

1. На балочный ПН монтируют деревянную опору (из трех брусков цельной или клееной древесины) для системы раздвижных дверей (как подготовить саму систему, расскажем ниже). Элемент нивелирует непараллельность пола и потолка, а также снижает вибрацию при движении полотен. Горизонтальное положение деревянной основы контролируют уровнем

2. Теперь устанавливают составной профиль, ограничивающий положение дверных полотен. Для этого с внешней стороны полок ПН крепят по две стойки из потолочного профиля ПП 60/27. Далее окончательно прикрепляют деревянную опору к балочному ПН

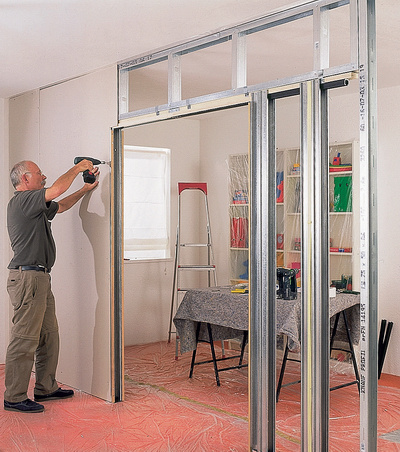

3. Каркас обшивают гипсокартоном. Расстояние между точками скрепления – не более 250 мм. Срезы обрабатывают кромочным рубанком. Свободное пространство перегородки заполняют минеральной ватой (для повышения звукоизоляции)

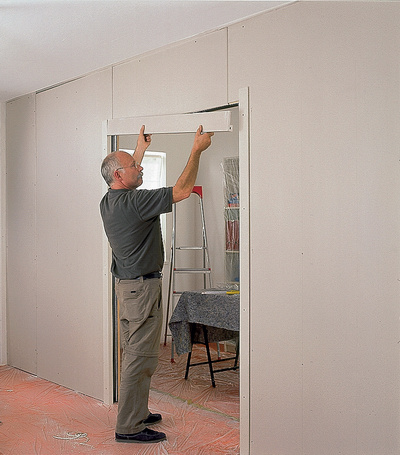

4. Монтируют наличники, которые скроют механизм раздвижных дверей. Наличники обычно выполняют из окантовочного гипсокартонного профиля

Инсталляция дверей

В качестве полотен системы раздвижных дверей использованы окрашенные щиты из хвойной древесины (их толщина – 28 мм). В нашем случае выбрана система на верхнем подвесе (направляющем рельсе) – профиль с загнутыми полочками, внутри которого перемещаются каретки с двумя роликами.

1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8

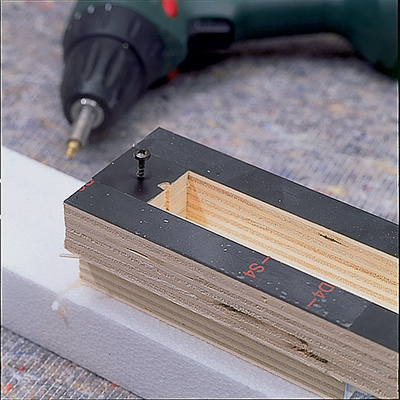

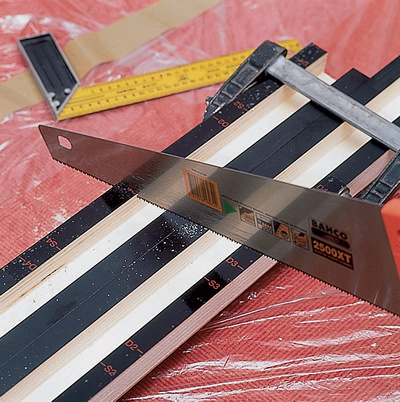

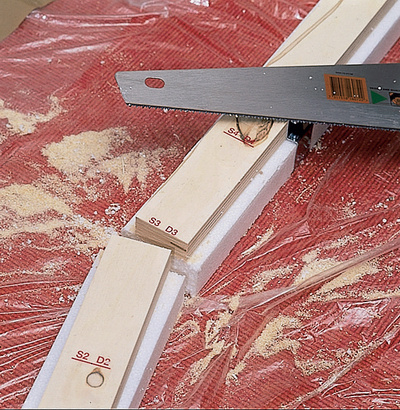

1, 2. Готовят деревянную основу, направляющий рельс и дверные полотна. Сначала определяют соотношение между шириной проема и шириной двери. На основе делают отметки, обозначающие линии распила ее нижних брусков. При необходимости основу укорачивают с обоих концов. В нашем случае распил производится по намеченной разметке

3. На открытые концы деревянной основы ставят заглушки – ограничительные деревянные колодки

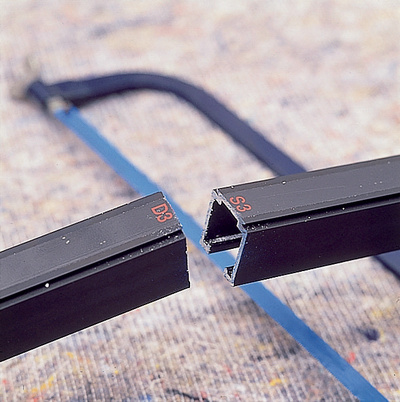

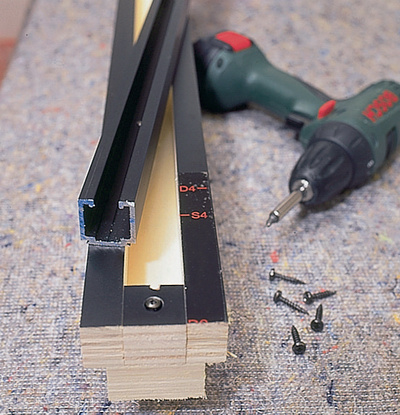

4, 5. Направляющий рельс подвесной системы раздвижных дверей подгоняют под размер двери (укорачивают с помощью ножовки по металлу).Затем его вставляют в подготовленную деревянную основу

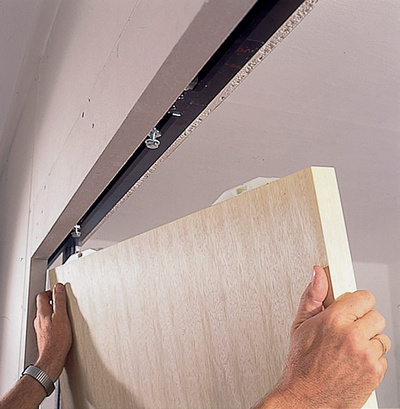

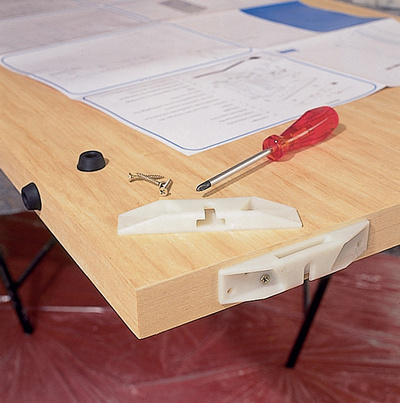

6–8. Монтируют пластиковые опоры (подвески) для подвесной системы. В направляющий рельс вставляют каретки (по две на каждое полотно) с двумя роликами. Далее навешивают двери и регулируют механизм подвесной системы. По концам направляющего рельса монтируют элементы, обеспечивающие безопасную остановку полотен
